Deplacer sa cellule...

[JM Lamandé]

Bonsoir,

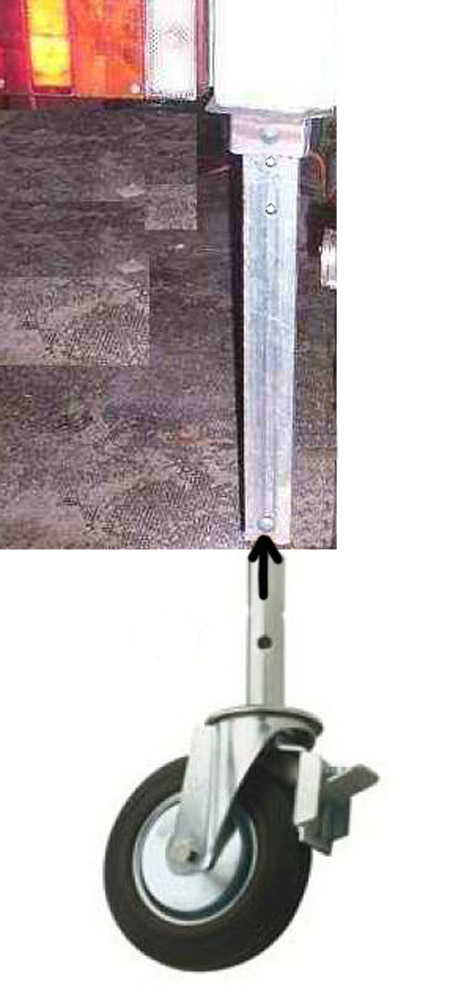

A mon avis, il ne faut pas que les roues soient désaxées par rapport aux pieds mais leur axe "enquillées" dans l'intérieur des pieds comme le mauvais montage photos ci-dessous :


@ +

[Trois14]

Bonjour Jean-Marie,

je me suis sans doute mal exprimé... donc rien de tel qu'une petite illustration, en effet !

Sur le schéma ci-dessus, on voit bien que l'axe de la roue est décentré par rapport à l'axe du pied de la cellule.
Les 2 forces représentées en vert (poids de la cellule et résistance du sol) ne sont donc pas alignées et il en résulte une "torsion" qui va "pousser" le bas du pied vers la gauche.
Les pieds sont conçus pour résister en compression (verticale) mais pas vraiment pour des efforts horizontaux.
D'où ma crainte de casse...

[Danielsan]

Je me répète mais un UP ne fait pas de mal

Choix des roulettes, ou plutôt...des roues
Par expérience;
Grand diamètre = absorbe plus les imperfection du sol
Caoutchouc dur = diminue les frottement donc les efforts
Privilégié deux roues pivotantes et deux roues droite, je m'explique, si le sol n'est pas parfaitement plan et que l' on manœuvre seul, avec 4 roue pivotantes, la cellule partira vers la pente et le risque de touchette sur un mur ou un poteau n'est pas le but recherché.
La roue au bout d'un pied de cellule me parait très risqué, il suffit d'un caillou ou autre qui bloque la roue lors du déplacement de la cellule et c' est la casse assurée, 700 kg en déséquilibre....

Et ne pas oublier de baisser la cellule au maximum pour la déplacer, afin de baisser son centre de gravité et sur diminuer la longueur des pieds qui est le principale facteur de risque.

[Danielsan]

http://www.manutan.fr/p-A037690/roulett ... eItemURL=1



Là on commence à parler de produit adéquat

Pensez que vous déplacez une bonne partie de vos économies

[Danielsan]

Ce soir, j'ai bosser pour vous , voilà ce qu'il vous faut.
Simple rapide à faire et à utiliser.

[JM Lamandé]

Bonsoir,
Fais gaffe Daniel, les commandes vont affluer !

@ +

[Trois14]

Bonsoir,
Fais gaffe Daniel, les commandes vont affluer !

@ +

En effet !
Alors pour moi, ce sera 1 chariot pour Tischer Box 200, s'il vous plait, mon bon monsieur !
Livraison à la rencontre en Auvergne à l'Ascension ?...

[Danielsan]

En effet !
Alors pour moi, ce sera 1 chariot pour Tischer Box 200, s'il vous plait, mon bon monsieur !
Livraison à la rencontre en Auvergne à l'Ascension ?...

Pas de problème, j'étudie un prix spécial tortue pour la ferraille, tu prends tes roulettes toi même.
Ensuite, il me faut les côtes pour prépercer les roulettes et le plan des empreintes des pieds de la cellule au sol.
De la Belgique à l'Auvergne, il est préférable de passer prendre livraison à l'atelier sur le retour. copilote:avec essai sur place.

[Trois14]

Quel service !
Cela dit, je me pose une question basique : commet fait-on pour mettre la cellule sur le chariot ?!?...
(quelque chose doit m'échapper... )

[Trois14]

TILT !!!
Je viens de comprendre !
La barre sur laquelle est fixée la poignée de guidage est amovible !
Bon sang mais c'est bien sûr !...

Je viens d'aller voir le site pour les roues : c'est effectivement du costaud (550kg de charge admissible)... d'où un prix à la hauteur (plus de 200€ par roue !)...
